液位變送器是在制漿造紙中常見的一種儀表，用于檢測漿池、漿槽、白液槽、化學藥品儲存槽等的液位。液位計能否準確丈量直接影響到消費的正常運轉，因此液位的檢測和控制特別重要，液位變送器在制漿造紙中普遍應用并發揮著日益重要的作用。本文經過講述液位變送器的工作原理、應用維護和校準等方面的學問，給制漿造紙儀表技術人員參考和自創。
物位是指容器之間的垂直距離，也是指兩種不相溶的液體構成的分界面，在工業消費中常用法蘭式液位變送器、超聲波液位計、雷達液位計、核輻射料位計和磁致伸縮液位計來檢測物位。物位檢測的結果通常是用長度單位m、mm或丈量范圍的百分數顯現。
1 液位計在制漿造紙中的應用
在制漿造紙消費線中常用法蘭式液位計、投入式液位計、雷達液位計、超聲波液位計、放射源料位計和磁性伸縮桿式液位計來丈量液位。
1.1 制漿造紙消費線中的液位計選型和應用

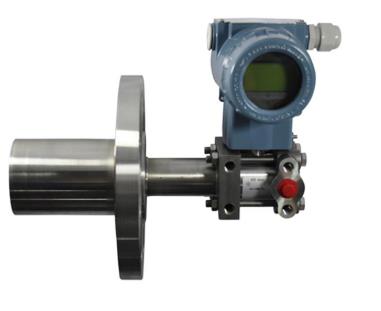

(1）由于木漿、黑液、堿液或綠液介質容易堵塞和結垢，因此木漿或黑液等介質的液位和壓力丈量通常選用法蘭式壓力變送器。另外根據安裝位置和設備密閉空間等情況選用單法蘭式壓力變送器或者雙法蘭式壓力變送器。另外由于木漿或黑液介質中容易結垢或堵塞，普通在法蘭式壓力變送器前安裝一次閥便當拆下膜片中止清算除垢，同時在法蘭短管中需安裝沖洗閥，用于定期沖洗液位計法蘭短管介質，確保取壓暢通，丈量準確。
(2）關于蒸汽或者水介質普通選用差壓變送器，比如冷凝水罐、汽水分別器、冷凝水槽等設備選用差壓變送器來丈量液位。差壓變送器的液位丈量普通取決于丈量管路和差壓變送器安裝能否正確。
(3）關于腐蝕性化學品、涂料和二氧化氯等介質，由于腐蝕性強、黏稠性大，普通選用法蘭式壓力變送器，隔膜材質普通選用雙相鋼、鈦和鉭材質。
(4）關于蒸煮塔、木片倉、浸漬塔、低壓喂料器等，需求丈量木片或者木片混合物料位，普通選用放射源料位計來丈量料位。
(5）關于廢液儲存槽、廢水池、集水溝和木片儲存槽等，普通選用超聲波或雷達液位計丈量液位。
2 制漿造紙中常用液位計的種類和工作原理
2.1 制漿造紙中常用液位計的種類
(1）常用于各類化學品或水儲罐的直讀式液位計，如玻璃管液位計。
(2）常用于丈量儲漿槽或白水槽的靜壓式物位計，如智能型膜片式液位計或者差壓式液位計。
(3）常用于檢測水溝液位的浮子式液位儀表，如浮筒式液位變送器。
(4）常用于漿料或者黑液等液位的電阻式、電容式物位計。
(5）常用于檢測木片料位的放射源式液位計。
(6）常用于檢測化學品儲罐、水池液位的雷達式液位計和超聲波式液位計。
2.2 制漿造紙常用液位計的工作原理
(1）玻璃管式液位計：根據連通器工作原理來丈量液位，與被測桶槽的介質連通，并經過玻璃管上標識的刻度來直接顯現液位的上下。
(2）吹氣式液位計：由導壓管、差壓變送器和轉子流量計組成，將導壓管插入容器底部，然后氣源經過過濾器和減壓閥后以恒定的流量氣體經過導壓管端口處，由導壓管浸在容器底部的端口對外吹氣而在液體介質中產生氣包，這時壓力變送器上所測的壓力與冒泡端口處液位高度的壓力相等。則H=P H/ρg。
(3）差壓式液位計：是由于容器內的液位改動時，液柱產生靜壓也會相應地發作變化,△P=P A-P B=Hρg即H=△P/ρg，如圖1所示。
差壓液位計測量磁性伸縮變送器工作原理
差壓液位計丈量磁性伸縮變送器工作原理
(4）磁致伸縮液位變送器：由丈量管、浮子和電子變送器三部分組成；磁桿內部為磁致伸縮線，外部為維護管；浮子內部為永世磁鐵，如圖2所示。浮子隨著液位的上升而上升、液位的降落而降落，并經過永世磁鐵而構成磁場；變送器定時發出電流脈沖信號沿著磁致伸縮線向下傳播，浮子向下運動時也產生一個磁場，當兩個磁場相遇時會產生扭應力波并經過磁致伸縮線構成一個返回的電子脈沖。然后經過處置器將丈量脈沖起始和返回所用的時間并把它們轉換成液位的高度，從而測出液位。
(5）恒浮力式液位計：典型的恒浮力式液位計為浮子式液位計，如圖3所示。
恒浮力式液位計工作原理電極式水位計測量系統
恒浮力式液位計工作原理電極式水位計丈量系統
(6）電極式水位計：電極式水位計是一種電阻式液位計。它的丈量部分由連通管和電阻組成，根據丈量需求可以在連通管上安裝多個電極。每個電極經過特殊工藝處置與管道構成絕緣，同時每個電極經過電線引出，而連通管作為一個公共電極與每個電極相連。當水位抵達某一電極位置時，由于水具有導電性使其和該電極連通，使相應的氖燈發光，從而經過燈光所在的位置而測出水位。如圖4所示。
(7）核輻射式液位計：射源發出輻射，射線穿透罐壁材料時被衰減，隨著液面的變化，探棒處的輻射劑量率會相應地變化，探棒將輻射轉化為電信號。核輻射式液位計普通由放射源、射源維護器、探棒和變送器組成。
(8）超聲波物位儀：聲波可以在氣體、液體、固體中傳播，聲波在穿透截止時會被吸收而衰減，氣體吸收非常強，衰減非常大；固體吸收非常小，衰減非常小，聲波在穿透不同密度介質的分界面處還會產生反射，超聲波液位計是根據聲波從發射至接納反射回波的時間間隔與物位高度成比例的原理來檢查物位的。
3 制漿造紙常用的液位計裝置留意事項和校準方式
3.1 智能膜片式液位變送器裝置留意事項和校準方式
3.1.1 膜片式液位變送器的運用留意事項
(1）變送器在運用前需求對型號規格停止確認，確認銘牌上的型號規格與所請求的儀表分歧。
(2）變送器防止裝置在溫度變化大、熱輻射強的區域；防止裝置在腐蝕性環境中，盡量裝置在沖擊少和振動小的場所。
3.1.2 膜片式液位變送器的裝置事項
(1）在變送器周邊施工時，應防止焊接電流經過變送器，不能將電機接地線搭接在儀表設備上。
(2）確保運用的墊圈內徑大于隔閡密封內徑，假如運用的墊圈內徑小于隔閡密封內徑，會影響膜片的正常工作，惹起誤差。
(3）在裝置過程中留意不要損傷膜片的外表，由于膜片從法蘭面凸起1毫米，假如將膜片面朝下會損傷膜片外表。
(4）不要扭曲擠壓毛細管，也不要對毛細管施加過大的壓力。
(5）停止液位丈量時，十分低液位（零點）應設在距高壓側膜片密封部中心50mm以上的位置。
(6）在裝置法蘭隔閡時，需求依據變送器所標識的HIGH、LOW所示，裝置在桶槽液位計的高、低壓側。
(7）為防止溫差惹起的誤差，可將毛細管束在一同。
(8）變送器本部盡可能裝置在高壓側遠傳法蘭隔閡密封裝置部下方離之600～1300m m處，以便毛細管封入液構成正落差壓盡可能地加在變送器的本體上，假如不能到達引薦高度，能夠按以下公式計算高度：
h=[(P-P 0)×dHg/ds]×7.5×10-3[mm]
H—高壓側過程銜接與變送器之間的垂直高度（m m），h≤0:將變送器裝置在高壓側過程銜接下方h(m m)以上的位置；h≥0:將變送器裝置在高壓側過程銜接下方h(m m)以下的位置；P—槽罐壓力；P 0—變送器十分小壓力。
3.1.3 電源電壓與負載電阻的關系
在儀表回路中，外接負載電阻應保證250～600歐姆范圍內，才干保證回路通訊正常，如圖5。
電源電壓與外接負載電阻之間的關系
電源電壓與外接負載電阻之間的關系
3.1.4 智能變送器校準步驟和辦法
液位變送器在投運前普通需求停止校準，普通需求停止零點、滿量程校準；需求設定阻尼、量程、單位、顯現單位等；依據需求停止正負遷移設置；儀表回路測試等。
(1）零點調整：零點調整有兩種辦法，其一經過變送器調零螺栓停止調整，另一種經過H A R T手操器停止零點調整。停止螺栓調零時需求留意的是調零后不能立刻斷電，假如調零30 s內斷電，零點將恢復到原始值。
(2）滿量程設定：將現場桶槽的液位加到滿量程后，可經過顯現器面板上的量程設定鍵分離外部調零螺栓，改動量程的上下限值，也能夠經過H A R T手操器停止滿量程校準。
3.2 磁性伸縮液位變送器裝置留意事項和校準方式
3.2.1 磁性伸縮液位計裝置留意事項
(1）在磁性伸縮液位計裝置之前需求對其校準，肯定液位計丈量*。
(2）對磁翻板液位計的浮球停止考證實驗，依據浮球質量、體積和所丈量的介質密度肯定能否滿足現場請求。
(3）裝置磁翻板液位計后，在停止磁性伸縮變送器的裝置，因磁桿較長，需對磁桿固定結實，另外還需避免磁桿變形，影響到液位丈量。
(4）為了避免磁性伸縮液位變送器所測信號干擾，需在DCS處加裝信號隔離器。
(5）經過磁翻板液位計排污口掃除的液位，運用密度計對其停止丈量介質密度，確認磁性伸縮變送器所測液位能否*。
3.2.2 磁性伸縮液位變送器的毛病檢查和校準
(1）依據磁性伸縮液位變送器輸出電流值檢查能否存在異常，普通狀況輸出信號為3.8m A至20.6m A，假如超越此數值，需求對磁性伸縮液位變送器電子元件停止檢查，確認能否存在異常。
(2）假如磁性伸縮液位變送器輸出信號動搖或者跳動頻繁，需求對線路檢查肯定線路無干擾，然后對磁桿停止消磁處置，能夠經過在磁桿兩端同向或者反向挪動停止消磁處置。在對磁性伸縮液位變送器校準過程中需求防止磁體與磁桿方向成90°，從而形成磁桿呈現磁化現象。
3.3 放射源式液位計裝置留意事項和校準方式
3.3.1 放射源式液位計裝置留意事項
(1）停止液位丈量時，探棒需求豎直裝置，如有可能，探測器頭朝下。
(2）放射源的輻射角必需對準探棒丈量范圍，留意探棒上的量程標識。
(3）停止級聯裝置時，各臺探棒量程間不能存在間隙。
(4）源盒和探棒的裝置位置必需盡可能靠近容器，必需隔離一切輻射途徑，確保輻射區內無任何人員。
(5）應采取防護措施，確保防止探棒長時間日曬，十分好裝置防護罩。
3.3.2 核輻射式液位計的校準
放射源在校準前需求停止簡單的設定，參數設定完成后就能夠停止標定操作。
(1）標定的簡單步驟包括：重置規范值、探測器設置、根本設置。
⑵ 標定：兩點標定、單點標定、多點標定三種標定方式。
①兩點標定：兩點標定（2-Point Calibration）是十分常用的標定辦法。特別是在棒源標定的時分，更合適用兩點標定。也能夠用于點源和棒探測器的狀況下。兩點標定主要分紅丈量本底、空罐標定、滿罐標定和檢查標定結果四步。
②單點標定：當無法停止滿罐標定或不希望滿罐狀態下射線被完整衰減時，能夠停止單點標定。
③多點標定：多點標定中標定點至少為3個，十分多能夠輸入10個標定點。多點標定時，需求曉得各個標定點的物位高度。多點標定適用于各種連續料位丈量。標定曲線見圖6。
多點標定曲線
3.3.3 放射性本底闡明
本底是指四周環境中自然存在放射性，自然的放射性本底的大小根本不發作變化。因而，不思索自然的放射性本底的變化，以為本底是常數。丈量到的本底計數率的大小與探測器的大小有親密的關系。假如本底丈量發作錯誤，會招致后續丈量發作漂移。在丈量本底時，必需防止四周有其他放射源干擾。裝置放射源、探測器終了后，在空罐、放射源關閉狀態下，丈量本底。此時，放射源會有少量射線被探測器丈量到，丈量的本底將會偏大。
(1）空罐標定應滿足的條件：依照設計圖紙裝置放射源、探測器終了；翻開放射源；清空料倉中的物料，假如無法清空，至少應保證料位高度低于丈量范圍的十分低點；假如上述第3條仍無法滿足，那么假如曉得當時的物位高度，例如20%，則需求調整低位標定點（將零點的0%更改為20%）。但是由此會帶來零點丈量的誤差。當零點條件滿足后應盡快重新標定。
(2）單點指數標定闡明：假如滿點標定無法停止，則運用單點標定形式。輸入零點的標定數據以及料倉的內徑，以及待測物料的密度，系統自動計算滿點數據作為標定數據。
(3）多點標定闡明：丈量精度請求較高；料倉外形不規則，例如：錐形或平放的柱形；料倉內丈量途徑上有攪拌器等其他物體。假如無法用料倉待測物加料到不同的高度來停止標定，也可運用和待測物密度相近的資料來替代，停止標定。普通用水來作替代品。
(4）調整低位標定點闡明：零點標定能夠影響整個標定曲線。因而，調整零點后，需求對一切的標定點停止調整，以堅持標定曲線的外形不發作變化。呈現下面的狀況時，需求調整零點：①以行進行過多點標定，如今想僅經過零點調整更新標定曲線；②計算了理論曲線（標定點的理論值），經過調整零點，輸入理論值，更新標定曲線。
4 結論
液位計是制漿造紙行業中常見的一種儀器，經過對常見的法蘭式液位變送器、磁性伸縮液位變送器、放射源料位計等液位儀表的工作原理、裝置留意事項和校準調試等各方面學問的引見，給從事制漿造紙儀表技術人員參考和自創。
