淺談使用差壓式液位變送器測量液位
時間: 2020-04-23 01:46:14
瀏覽次數：1482

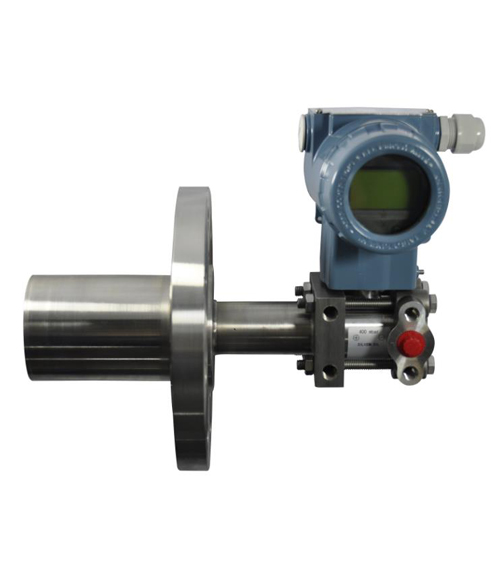

當用差壓式液位計來測覺 液位時，若被測容器是敞口的，氣相壓力為大氣壓 ， 則差壓計的 負壓室通大氣就可以了，這時也可以用壓力計來直接測魚液位的高低。若容器是受壓的，則衙
當用差壓式液位計來測覺 液位時，若被測容器是敞口的，氣相壓力為大氣壓 ， 則差壓計的 負壓室通大氣就可以了，這時也可以用壓力計來直接測魚液位的高低。若容器是受壓的，則衙將差壓計的負壓室與容器的氣相相連接。以平衡氣相 壓力 pa的靜壓作用。
測量液位時一般情況況下我們要選擇一個參考點來計量初始零液位．這時我 們就涉及到零點遷移的問題。
應用差壓變送器測量液面時，如果差壓變送器正、 負壓室與容器的取壓點處在同一水平面上 就不需要遷移。而在實際應用中，出于對設備安裝位置和便于維護等方面的考慮．測壓儀表不一定都能與取壓點在同一水平面上： 又如被測介質是強腐蝕性或重粘度的液體，不能直接把介質引入測壓儀表，須安裝隔離罐．用隔離液來傳遞壓力信號，以防測壓儀表被腐蝕， 這時就要考慮介質和隔離液的液柱對測壓儀表讀數的影響。差壓變送器測量液位安裝方式主要有三種，為了能夠正確指示液位的商度，差壓變送器須做一些技術處理－即遷移。遷移分無遷移，負遷移和正遷移。
無遷移
將差壓變送器的正負壓室與容器的取壓點安裝在同一水平面上。
負遷移
為了防止密閉容器內的液體或氣體進入差壓變送器的取壓室，造成引壓管線的堵塞或腐蝕，在差壓變送器的正、負壓室與取壓點之間分別裝有隔 離液繞，并充以隔離液。為了使儀表輸出和實際液面相對應， 就須把負壓室引壓管線這段液柱產生的靜壓力 消除掉， 要想消除這個靜壓力，就要調校 差壓變送器， 也就是對差壓變送器進行負遷移， 這個靜壓力叫做遷移量。
調校差壓變送器時， 負壓室接輸入信號，正壓室通大氣。假設儀表的程為30Kpa 遷移量 P ,gH=30kPa, 調校時，負壓室加壓30kPa, iJ1, 整差壓變送器零點旋鈕 使其輸出為4mA； 之后，負壓室不加壓，調整差壓變送器魚程旋鈕，直至輸出為20mA, 中間三點按等刻度校驗。當液面由空液面升至滿液面時，變送器差壓由 6 P=- 30kPa 變化至u P=Ok Pa, 輸出電流 值由 4mA 變 為 20mA。
正遷移
在實際測雖中，變送器的安裝位覽往往與瑕低液位不在同一水平面上，如圖
所示。容器為敞口容器，差壓變送器的位置比**液位低 h 距離， t; P=P
= P gH+ P gh。
當11=0 時，A P= p gh, 在差壓變送器正壓室存在一靜壓力，使其輸出大于 ,oA。當 H=Hma x 時， A P= p gH+ p gh, 變送器輸 出 也遠大于 20mA, 因 此 ， 也須把
p gh 這段靜壓力消除掉，這就 是正遷 移。
如果現場所選用的差壓變送器屈智能型．能夠與I-IART 手操器進行通訊協議， 可以直接用手操器對其進行調校。
測量范圍、量程范圍和遷移量的關系
差壓變送器的測世范圍等千琵程和遷移世之和，即 測雖 范圍＝繭程范圍＋ 遷移世 。 如圖 4 所示， a 世 程 為 30kPa, 無遷移雖，測雖范圍 等于世程 為 30kPa: b 世程為 30kPa, 遷移盤為 - 30kPa, 測菇范圍 為- 30-- 0kPa: c 世程為 30kPa, 遷移呈為30kPa, 測拉范圍 為 30- 60kPa。
由此可見 莊、負遷移的輸入、輸出特性曲線為不帶遷移盤的特性曲線沿表示輸入掘的橫坐標平移。嚇遷移向嚇方向移動，負遷移向負方向移動，而且移動的距離即為遷移量。
綜上所述，正、負遷移的實質是通過調 校差壓變送器，改變量程的上、下 限值 ，而量程的大小值不變。如果從負壓室來看，也可以簡單理解為正遷移 ．好比在負壓室培加 p gh 遷移量、 而正遷移好比在負壓室減少 p gh 遷移量。
從以上分析中可以了了解差壓變這器梢液面正、負遷移的原理．這祥在實際應用中 ，就可以根據生產裝置的工藝情況和儀表的使用條件及周圍環境等靈活應用，對液面的測量方法進行相應的改進。
相關文章推薦：風壓變送器校驗方法
壓力變送器網站：m.mnt-group.com
