只有一個導壓管，安裝接在正壓端可以當壓力變送器使用，也就是H端進行與導壓管連接，可以進行測量壓力，一個導壓管沒辦法測量差壓。

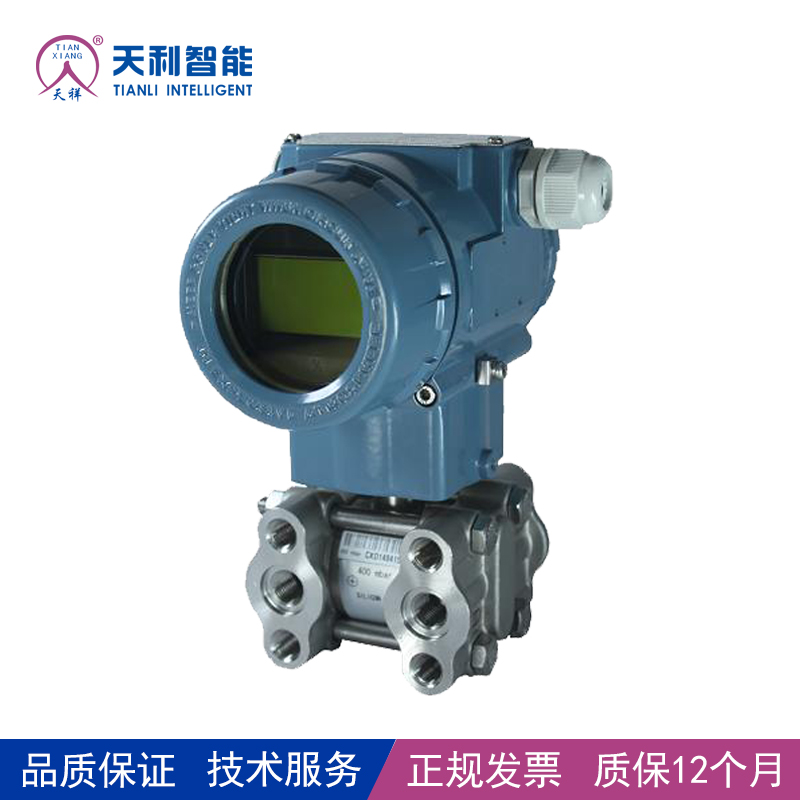

1、防爆差壓變送器的安裝 差壓變送器與差壓源之間導壓管的長度應盡可能短，一般在3~50m范圍內，其內徑不宜小于8mm；導壓管應保持有不小于1:10的傾斜度，即水平方向敷設10m時，其兩端高度差為1m。導壓管的坡向應滿足：當被測介質為氣體時，應能使氣體中的冷凝膠自動順著導壓管流回工藝管道或設備中區，所以防爆差壓變送器安裝位置壓源，若在實際安裝中做不到這一點，則應在導壓管路地**點裝設液體收集器和排液閥門。當被測介質為液體時，應能使液體中析出的氣體之間順著導壓管流回工藝管道或設備中去，否則應在導壓管路地**點裝設氣體收集器和放氣閥門，所以變送器安裝位置低于取壓源。總之，導壓管線的坡度和坡向都是要保證在導壓管線和防爆差壓變送器中，只有單相介質（氣相和液相）存在，以保證測量的穩定性和防止產生附加誤差。
當被測介質為蒸氣時，在導壓管路中應安裝冷凝容器，以防差壓變送器因高溫蒸氣進入而損壞。冷凝器安裝位置，應保證兩根導壓管中的冷凝液液位長期保持在同一水平面上。從冷凝容器至變送器的導壓管路，應按被測介質為液體時的要求敷設。
對于有腐蝕性的介質，在導壓管路中應安裝相應的隔離設備，以防差壓變送器被腐蝕。在被測介質黏度很大、容易沉淀或結晶、氣相/液相轉換溫度低、易聚合等情況下，也應采取相應的隔離設備，以防導壓管被堵塞。
正常防爆差壓變送器的使用注意事項
使用防爆差壓變送器時應注意以下三點：
（1）防爆差壓變送器在使用前須對其測量范圍、零點漂移量、精度、靜壓誤差等進行復校。
（2）變送器安裝后，開車之前還需檢查一次各種變送器的工作壓力、工作溫度、測量范圍、漂移量等。看是否和實際情況相符，若有不符之處，則須查明原因并糾正后才能使用。
（3）開啟和停用時，應避免儀表承受單向靜壓。
為了避免使用時單向受壓，每臺防爆差壓變送器應附帶一套三閥組件，通常把它安裝在防爆差壓變送器的上方，其中閥1和閥3分別為高壓和低壓切斷閥，閥2 為平衡閥。平衡閥2在開表和停表時用以保護防爆差壓變送器和便于調零位。在開啟防爆差壓變送器時，應先開平衡閥2，然后再打開閥1和閥3，當閥1和閥3全開后，再關閉閥2。在停用差壓變送器時，也應先打開平衡閥2，然后再分別關閉閥1和閥3.按以上順序開啟或停用差壓變送器，可以避免防爆差壓變送器承受單向靜壓而過載；對于有冷凝膠或隔離液的防爆差壓變送器，也可以避免冷凝膠或隔離液被沖跑。
